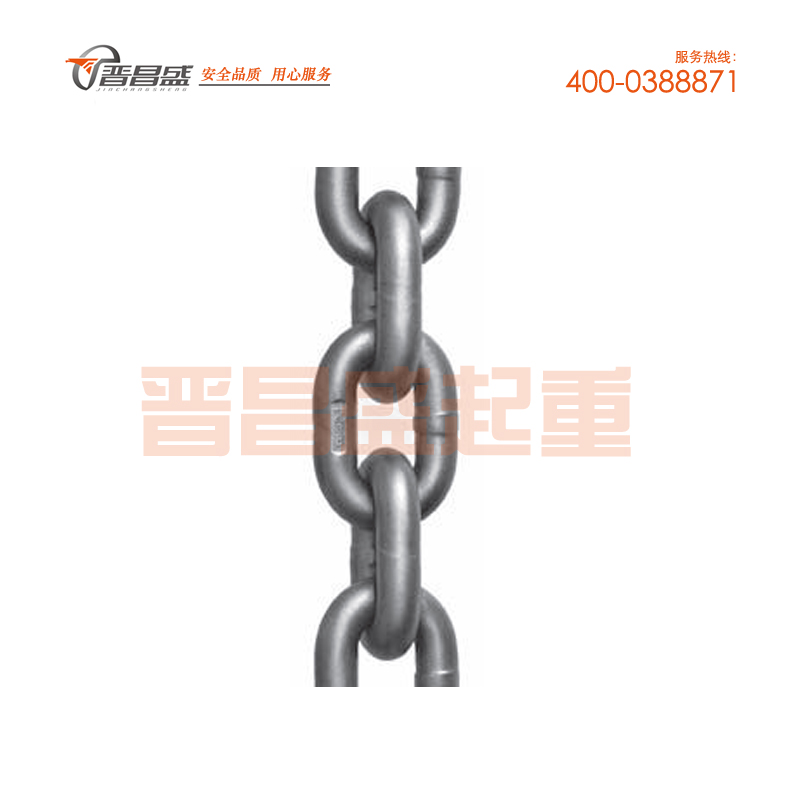

德國JDT80級起重鏈條 EN818-2的介紹：
自然狀態(tài)下最小破斷延伸率≥25%，表面處理后最小破斷延伸率≥20%，額定載荷、試驗負荷和破斷負荷的關(guān)系1:2.5:4，最小偏差f=0.8d，根據標準EN 818-6, 在正常工作條件下,額定載荷與環(huán)境溫度的關(guān)系:—40℃—200℃=100% ；200℃—300℃=90% ；300℃—400℃=75%。
|
標準尺寸 ￠d |
節距 t |
內寬 W1win. |
外寬 W2max. |
額定載荷 (WLL) |
試驗負荷 (MPF) |
破斷負荷 (BF) |
重量 |
|---|---|---|---|---|---|---|---|
| (mm) | (t) | (kN) | (kN) | (kg/m) | |||
| TK 6 | 18 | 7,8 | 22,2 | 1,12 | 28,3 | 45,2 | 0,8 |
| TK 7 | 21 | 9,1 | 25,9 | 1,5 | 38,5 | 61,6 | 1,1 |
| TK 8 | 24 | 10,4 | 29,6 | 2 | 50,3 | 80,4 | 1,4 |
| TK 10 | 30 | 13 | 37 | 3,15 | 78,5 | 126 | 2,2 |
| TK 13 | 39 | 16,9 | 48,1 | 5,3 | 133 | 212 | 3,8 |
| TK 16 | 48 | 20,8 | 59,2 | 8 | 201 | 322 | 5,7 |
| TK 18 | 54 | 23,4 | 66,6 | 10 | 254 | 407 | 7,3 |
| TK 20 | 60 | 26 | 74 | 12,5 | 314 | 503 | 9 |
| TK 22 | 66 | 28,6 | 81,4 | 15 | 380 | 608 | 10,9 |
| TK 26 | 78 | 33,8 | 96,2 | 21,2 | 531 | 849 | 15,2 |
| TK 28 | 84 | 36,4 | 104 | 25 | 616 | 985 | 17,6 |
| TK 32 | 96 | 41,6 | 118 | 31,5 | 804 | 1290 | 23 |
| TK 36 | 108 | 46,8 | 133 | 40 | 1020 | 1630 | 29 |
| TK 40 | 120 | 52 | 148 | 50 | 1260 | 2010 | 36 |
| TK 45 | 135 | 58,5 | 167 | 63 | 1590 | 2540 | 45,5 |
